電気融着溶接と押出溶接: 業界専門家向けの包括的な比較

パイプラインおよびプラスチック溶接技術の選択において、 電気融着溶接 そして 押出溶接 は広く使用されている 2 つのテクニックです。どちらも熱可塑性プラスチック材料の溶解と接合を必要としますが、動作原理、用途、効率、設備要件などに大きな違いがあります。

1. 溶接原理

電気融着溶接

電気融着溶接は、継手にあらかじめ取り付けられた抵抗線を電流を使って加熱し、溶接を行うプロセスです。このプロセス中に、電流が抵抗線を通過して熱が発生し、接合部の材料が溶けて 2 つの部品が融合します。この方法は結合によく使用されます ポリエチレン(PE) パイプ、特にエルボ、ティー、ジョイントなどの小さなパイプ継手用。

電気融着溶接の主な利点は、高い均一性と強力な接合部の完全性を備えて、溶接プロセスを迅速に完了できることです。溶接された接合部は、通常、元のパイプラインと同等以上の物理的特性を示します。

押出溶接

押し出し溶接では、プラスチック材料を溶かし、溶接ガンを通して押し出し、接合部のギャップを埋めます。オペレーターは押出プロセスを手動で制御し、材料を加熱して溶接接合部に送ります。通常、パイプの接続に使用される電気融着溶接とは異なり、押出溶接は、大型構造物の修理や、プラスチック シートや大径パイプなどの広い面積の溶接によく使用されます。

押し出し溶接は柔軟性が高く、修理作業によく使用されますが、電気融着溶接よりも時間がかかり、オペレータのスキルがより必要になります。

2. 応用分野

電気融着溶接

電気融着溶接は主に次のような用途に使用されます。 パイプライン建設 特に高いシール性能と高圧への耐性が必要な用途に最適です。典型的なアプリケーションには次のようなものがあります。

• 都市給水システム
• 天然ガスパイプライン
• 化学物質輸送パイプライン

この溶接方法は、エルボ、ティー、カップリングなどのさまざまなパイプライン継手に最適であり、高圧下でも安定した耐久性のある接続を提供できます。

押出溶接

押し出し溶接は、以下の目的でより一般的に使用されます。 修理作業 そして welding large surface areas, especially for the repair of large plastic structures. Its typical applications include:

• 大型プラスチックシートや容器の溶接
• パイプのひび割れ修理
• プラスチック部品の接合と修理

押出溶接は柔軟性があるため、緊急修理や現場での修理作業によく使用されます。

3. 溶接速度と効率

電気融着溶接

電気融着溶接の主な利点の 1 つは、その速度です。溶接プロセスは通常数分以内に迅速に完了するため、特にスピードが重要となる大規模プロジェクトにおいて、パイプ継手の接続において非常に効率的になります。

押出溶接

対照的に、押し出し溶接は時間がかかります。大面積の溶接作業には適していますが、オペレーターが溶融プラスチックを手動で押し出して塗布する必要があるため、プロセスに時間がかかります。したがって、押出溶接は、大規模な生産溶接よりもカスタム用途や修理作業に適しています。

4. 装備要件

電気融着溶接

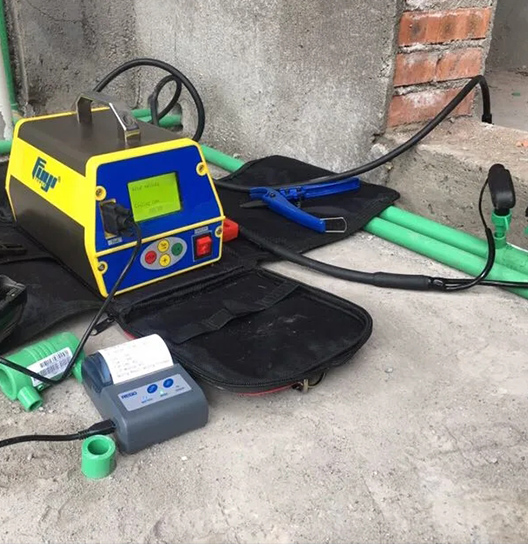

電気融着溶接の設備は比較的シンプルで、主に電気融着溶接機、電源、溶接金具から構成されています。溶接機には、加熱プロセスを正確に管理する制御システムが装備されており、安定した高品質の溶接を保証します。電気融着溶接装置は通常、コンパクトで持ち運び可能なため、狭い作業スペースでの使用に適しています。

押出溶接

押出溶接装置はより複雑です。特殊な溶接ガン、発熱体、溶融プラスチックを保管および供給するための設備が必要です。装置は大型であり、より高いレベルの技術的専門知識とオペレーターのトレーニングが必要です。装置の複雑さとサイズにより、押出溶接の初期投資コストは電気融着溶接に比べて高くなります。

5. 溶接品質と信頼性

電気融着溶接

電気融着溶接は、高品質で均一な溶接を実現します。このプロセスは正確な温度と圧力制御により高度に制御され、溶接接合部の強度と漏れの防止が保証されます。このため、電気融着溶接は、過酷な環境下など、高圧耐性と長期耐久性が必要なプロジェクトにとって信頼できる選択肢となります。

押出溶接

押出溶接の品質はオペレータのスキルレベルに大きく依存します。幅広い溶接用途、特に不規則な形状や複雑な修理に適していますが、溶接の品質は異なる場合があります。場合によっては、最終的な溶接の均一性や信頼性が電気融着溶接で得られるものと同じでない場合があります。

6. コストとメンテナンス

電気融着溶接

電気融着溶接装置の初期投資は通常、特に電気部品や付属品の方が高くなります。ただし、溶接速度が速く、プロセスが安定しているため、長期的なメンテナンスコストが低くなります。電気融着溶接の速度により、現場での修理や操作ミスが減少し、プロジェクト全体のコストを削減できます。

押出溶接

押出溶接装置は一般に初期投資が少なくて済みますが、装置が複雑で熟練した操作が必要なため、メンテナンス費用が高くなります。溶接ガン、発熱体、その他のコンポーネントが正しく機能するためには、定期的なメンテナンスが必要です。さらに、溶接プロセスに時間がかかるため、時間の経過とともに操業コストが高くなる可能性があります。

7. 適用材料

電気融着溶接

電気融着溶接は主に次の用途に使用されます。 ポリエチレン(PE) 、 ポリプロピレン(PP) 、 and other thermoplastic materials. It is well-suited for pipe connections that require strong joints and leak-proof seals, especially in high-pressure and corrosion-resistant environments.

押出溶接

押出溶接にも対応 ポリエチレン(PE) 、 ポリプロピレン(PP) 、 and other thermoplastic materials. Due to its ability to handle large areas and complex shapes, extrusion welding is versatile and can be used for a variety of repair and jointing tasks.

8. 電気融着溶接と押出溶接の比較表
